Manchmal ist es sinnvoll die genaue Geometrieform eines Objektes zu bearbeiten, bspw. um um diese Geometrie einen Puffer zu bilden. Hier finden Sie zwei Vorgehensweisen beschrieben.

Möglichkeit 1:

1. Wählen Sie die Ebene als Selektionsgeometrie aus, aus welcher Sie das Objekt in die Freihandgeometrie übernehmen wollen.

2. Führen Sie eine Selektion auf die gewünschte Geometrie aus.
3. Wählen Sie in der Sachdatenanzeige des Selektionsergebnisses den Eintrag Als Freihandgeometrie übernehmen.
4. Die von Ihnen ausgewählte Geometrie wird den Freihandgeometrien hinzugefügt.

Möglichkeit 2:

Wird ein selektiertes Objekt in der Karte angezeigt, so haben Sie beim Rechtsklick auf das Objekt in der Karte die Möglichkeit, dieses als Freihand-Geometrie zu übernehmen.

1. Zeichnen Sie eine Freihandgeometrie.

2. Wählen Sie eine Ebene im Themenbaum, die für die Selektion genutzt werden soll.
3. Klicken Sie auf den 3-Punkte Button an der Freihandgeometrie.

4. Wählen Sie den Eintrag Selektion mit Geometrie durchführen.

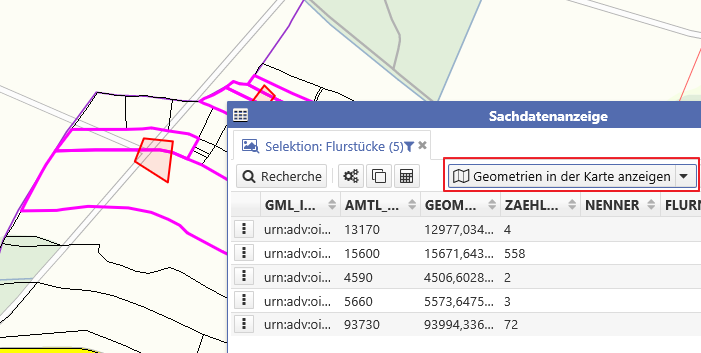

5. Die Sachdatenanzeige mit den selektierten Datensätzen wird geöffnet. Mit einem Klick auf den Button Geometrien in Karte anzeigen, werden alle selektierten Objekte in der Karte hervorgehoben.


Tipp: Klicken Sie mit der rechten Maustaste auf die Freihandgeometrie in der Karte, so stehen Ihnen ebenfalls alle Möglichkeiten bspw. zur Durchführung einer Selektion zur Verfügung.

Liegen die zu selektierenden Objekte räumlich getrennt, so kann hier ebenso das Freihandwerkzeug zur Selektion genutzt werden.

TIPP: Der Selektionslayer ermöglicht ebenso (und einfacher) die Selektion von räumlich getrennten Geometrien.

Vorgehensweise:

Erstellen Sie dazu eine Multigeometrie. Zeichnen Sie dazu eine Mutlitauf die zu selektierenden Objekte:

Führen Sie dann eine Selektion auf die gewünschte Ebene aus. Markieren Sie diese als Selektionsebene.

Das Selektionfenster öffnet sich nun mit den selektierten Objekten. Sie können diese in der Karte anzeigen oder exportieren.

1. Führen Sie eine Messung in der Karte durch und schließen Sie diese ab.
2. Öffnen Sie nun die Toolbox am Freihandwerkzeug:

3. Wechseln Sie in der Toolbox auf den Reiter Geometrien:




4. Dort wählen Sie den Eintrag Fläche und übernehmen diesen über das Kontextmenü in die Ablage.
5. Ziehen Sie nun im Reiter Geometrie, die Geometrie auf die 1:1 Schaltfläche:

6. Übernehmen Sie nun die Geometrie ins Freihandwerkzeug (ggf. dann dort Export ins Shape oder ins Sketch möglich.

Freihandgeometrien können im cardo nicht direkt gespeichert werden. Sie können diese aber als Kartensitzung oder im Sitzungsstatus speichern, als Sketch speichern oder als Shape exportieren.

-> Speichern einer Kartensitzung

-> Sitzungsstatus speichern

-> speichern als Sketch

Freihandgeometrien können ins Sketch übernommen werden. Dazu ist nach dem Zeichnen der Geometrie auf den Button 3-Punkte-Button und im Menü auf zu Sketch hinzufügen zu klicken.

Stützpunkte löschen:

Zum Löschen von Stützpunkten muss die Geometrie im Bearbeitungsmodus sein (Stützpunkte bearbeiten). Klicken Sie dann mit zeitgleichem Drücken der STRG-Taste auf den Stützpunkt der Geometrie.
