Hier können Sie die im Druck zu erzeugende Legende konfigurieren. Dieser Karteireiter wird nur angezeigt, wenn die gewählte Vorlage Platz für eine Legende vorsieht (der Ersteller der Vorlage muss den entsprechenden Legendenbaustein in die Vorlage mit eingebaut haben).

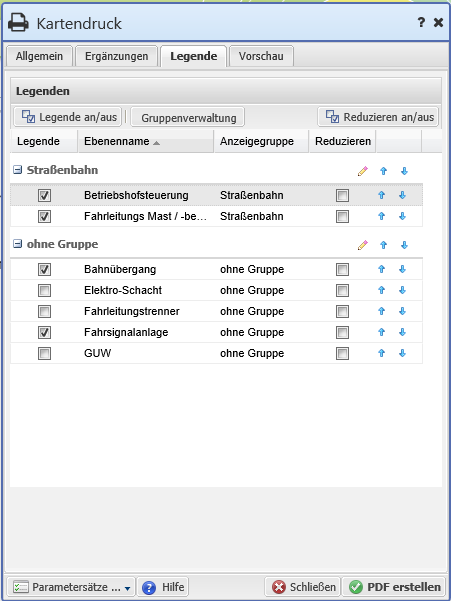

In einer Tabelle werden alle Themen aufgelistet, welche gerade in cardo angeschaltet sind und daher auch in den Ausdruck übernommen werden UND welche vom Administrator für die Legendenerzeugung konfiguriert wurden. Erscheint ein Thema nicht, hat der Administrator keinen Legendentyp an der Ebenendefinition eingestellt.

Bitte sprechen Sie ggf. Ihren Administrator an!

Folgende Eigenschaften können für die Legenden zusätzlich festgelegt werden:

• Legenden an-/ausschalten
• Legendensymbolik reduzieren auf Objekte im sichtbaren Kartenausschnitt
• Gruppen anlegen und Legenden gruppieren
• Legendennamen ändern
• Reihenfolge von Legenden und Gruppen ändern

Legenden an-/ausschalten

Über die Checkboxen in der Spalte 'Legende' wird festgelegt, ob die einzelnen Legenden grundsätzlich im Ausdruck berücksichtigt werden. Über den Button 'Legende an/aus' kann diese Einstellung für alle Legenden in der Tabelle an-/ausgeschaltet werden.

Legendensymbolik reduzieren auf Objekte im sichtbaren Kartenausschnitt

Über die Checkboxen der Spalte 'Reduzieren' wird für die jeweilige Legende festgelegt, ob die Ausgabe auf Symbole reduziert werden soll, zu denen sich mindestens ein Objekt im aktuellen Druckkartenausschnitt befindet. Ist diese Checkbox nicht aktiviert, wird die komplette Symbolik der Ebene ausgegeben. Da bei Verwendung vieler Ebenen eine sehr lange Legende entstehen kann, welche u.U. den vorgesehenen Platz der Vorlage sprengt, kann man mit dieser Option die Legende auf die wirklich relevanten Symbole reduzieren und damit Platz sparen. Über den Button 'Reduzieren an/aus' kann diese Einstellung für alle Legenden in der Tabelle an-/ausgeschaltet werden.

Hinweis: Wird auf eine Ebene ein Filter erstellt, dann kann die Legende NICHT ausgedünnt werden!

Gruppen anlegen und Legenden gruppieren

Über den Button 'Gruppenverwaltung' können Sie Gruppen definieren, welche Sie dann den einzelnen Legenden zuweisen können. Die Reihenfolge der Gruppen kann über die blauen Pfeile geändert werden.

Nachdem Gruppen definiert wurden können die einzelnen Legenden diesen zugewiesen werden. Durch einfachen Klick auf den Gruppennamen in der Spalte 'Anzeigegruppe' bekommen Sie eine Auswahl aller definierten Gruppen angeboten. Die Umgruppierung wird auch in der Darstellung sofort vollzogen. Alle Legenden, welche keiner Gruppe zugeordnet sind, werden automatisch zusammengefasst als 'ohne Gruppe' und immer am Ende der Liste dargestellt. Diese ungruppierten Legenden werden im Ausdruck auch ohne Gruppenüberschrift ausgegeben. Der Gruppenname kann sowohl über das kleine Stiftsymbol nachträglich geändert werden als auch über den Dialog 'Gruppenverwaltung'. Gruppen werden im Ausdruck mit Gruppenüberschrift und Trennlinie ausgeben, alle Symbole der Gruppe werden optisch eingerückt.

Beispielausdruck:

 Gibt es sowohl gruppierte als auch ungruppierte Legenden, dann wird der Bereich der ungruppierten Legenden auch noch einmal mit einem Trennstrich abgehoben.

Legendennamen ändern

Wenn Sie den Legendennamen für den Ausdruck ändern wollen, können Sie auf den entsprechenden Eintrag in der Spalte 'Ebenenname' klicken.

Reihenfolge für Legenden und Gruppen ändern

Über die kleinen blauen Pfeile in der Tabelle kann die Reihenfolge der Gruppen untereinander (Ausnahme: Gruppe 'ohne Gruppe' steht immer am Ende) und die Reihenfolge der Legenden innerhalb der Gruppen verändert werden.
