Karte
  • Hinweise zum Zoomen finden Sie hier!
  • Richten Sie sich eigene Karteneinstellungen ein! Dazu gehört die Hintergrundkarte, die Startausdehnung und die Übersichtskarte. Alle Informationen finden Sie hier!
Oberfläche der Kartenanwendung (GIS Viewer)

Die Kartenanwendung (GIS Viewer) besteht mehreren Reitern im linken oberen Menü. Die sind:

  • die Themenliste mit einer Suche (Aktivierung der Ebenen mit Häckensetzung),
  • die Ebenenlist (Anpassung der Sortierreihenfolge in der Karte),
  • die Legende (b_i.png),
  • das Werkzeug zur Erstellung von Freihandgeometrien
  • und die Snappingfunktion.

Diese Funktionen können über einen Klick auf die Schaltfläche b_themenbaumliste.png aus- bzw. eingeklappt werden.

Beachten Sie jeweils das Kontextmenü der Ebenen. Dort finden Sie weitere Funktionalitäten.Die Ebeneninformation erhalten Sie mit einem Klick auf den Ebenennamen im Themenbaum-Reiter.

Das Koordinatensystem können Sie links unten an der Karte mit einem Klick auf EPSG (grüner Rahmen) anpassen. Die gleiche Vorgehensweise können Sie bei der Änderung des Maßstabes anwenden.

Die Navigation erfolgt über die Maus. Zum Zoomen kann das Mausrad genutzt werden.

Abgleich mit aktuellen Einstellungen

Diese Funktion an Ordnern ermöglicht den Inhalt des Ordners mit den administrativen Einstellungen abzugleichen. Starten Sie bspw. eine gespeicherte Sitzung in Ihrem cardo4, so kann es vorkommen, dass in der cardo Administration weitere Ebenen Ihrem Ordner hinzugefügt wurden. Beachten Sie, dass diese administrativen Änderungen NICHT automatisch in einer gespeicherten Sitzung durchgeführt werden, bzw. die Ebenen übernommen werden. Mit einem Aufruf des Eintrages kann die administrative Reihenfolge der Ebenen wiederhergestellt werden, sowie fehlende Ebenen hinzugeladen werden. Überschreiben Sie Ihre Sitzung danach oder speichern Sie diese als neue Sitzung.

Alle Ebenen ausblenden

Im Themenbaum Menü können mit Klick auf das Feld vor dem Starteintrag, alle angeschalteten Ebenen ausgeblendet werden.

Des Weiteren finden Sie im Kontextmenü der Ebene in der Ebenenliste den Eintrag Alle Ebenen ausblenden.

Beachten Sie, dass damit alle Ebenen aus der Ebenenliste entfernt werden.

Als Iwan7-Ebene (neu) laden
Hinweise für Admins und PowerUser:
Im Hintergrund wird die Iwan6-Ebene, die für die Karte genutzt wird, aktualisiert (Datenquelle oder Symbolik).

Es gibt an IWAN6-Ebenen (alter Kartenserver), die auch als IWAN7 zu laden gehen, im Kontextmenü der Karte die Option: Als Iwan7-Ebene (neu) laden.
Damit kann eine zwischenzeitlich entladene Ebene explizit wieder neu geladen werden.

Achtung: Keine Auswirkung hat dies auf Selektionsebenen.
Fehlermeldung: Die Ebene "I7SN_L1159_1C4_xxxxx" ist im Project "XYZ" nicht vorhanden.
Diese sind trotzdem nach dem Aktualisieren auf Managementseite "kaputt". Der Nutzer muss die Ebenen löschen und neu anlegen.

Passiert alles aber nur, wenn die Ebene im MGM-Center aktualisiert wurde.
Nach F5 oder Reload des cardos sollte alles wieder passen.
Animation

Sind Ebenen administrativ für die Animation eingerichtet, so kann die Animation über den gleichnamigen Button geöffnet werden. Die Animation selber starten Sie über die bekannten Buttons. Die Bereichseingrenzung ermöglicht bei einer Vielzahl von Daten sich diese auch nur für einen bestimmten Ausschnitt anzeigen zu lassen.

Bei Aktivierung der Funktion Überlagern werden alle Ebenen nacheinander hinzugeschalten, so dass im letzten Bild das Ergebniss aller Ebenen zu sehen ist. Beim Überblenden wird jede Ebene sanft eingeblendet.

Das erstmalige Ablaufen der Animation kann u.U. etwas länger dauern, da die Einzelebenen geladen werden müssen.

Die Geschwindigkeit der Animation kann über den Schieberegler angepasst werden.

Anzeige Maßstab / Ändern Maßstabszahl

Der Maßstab wird im unteren Kartenrand angezeigt. Sie können durch einen Klick auf die Maßstabszahl eine neue notieren:


Beschriftungsebene erstellen
Betroffenheitsrecherche durchführen

Die Beschreibung finden Sie hier.

Bild als png und tif speichern

Weitere Informationen finden Sie auf folgender Seite.

Ebene ganz nach oben/unten verschieben
  • diese Funktion ist im Kontextmenü der Ebene in der Ebenenliste aufrufbar
  • die gewählte Ebene wird entweder ganz in den Vordergrund oder ganz in den Hintergrund verschoben
Ebenen zum GIS Viewer hinzufügen

Hinweis: Es gibt verschiedene Möglichkeiten Ebenen und Ordner der Karte hinzuzufügen!

1. Hinzufügen von Ebenen aus dem Themenbaum

Sie starten die Anwendung Themenbaum entweder über das Anwendungsmenü oder durch die Eingabe "Themenbaum" in der Schnellstartleiste. Sie können im Themenbaum über das Kontextmenü der Ebene diese über die Funktion Ebene in Karte anzeigen zur Anzeige in der Karte bringen.

Sie können dies auch sehr bequem per Drag and Drop tun.



2. Sachdatenanzeige

An jedem Sachdateneintrag finden Sie das Symbol b_inkarte.png. Darüber ist es möglich den selektierten Datensatz in der Karte anzuzeigen.

3. Schnellstartleiste

Geben Sie den Ebenennamen oder Teile davon in die Schnellstartleiste ein, so erscheinen an der Trefferliste verschiedene Optionen. Wählen Sie den Eintrag Ebene in Karte anzeigen.

Ebeneninformation

Die Ebeneninformation kann durch einen Klick auf die Ebene geöffnet werden. Diese Ansicht ist für die cardo Administration hilfreich und gibt Informationen über die Datenquelle, die Legende, Ausdehnung, Maßstabsbeschränkung etc.

Ebenenliste

Öffnen

Die Ebenenliste befindet sich neben dem Themenbaum.

Es stehen Ihnen eine Vielzahl von Optionen im Kontextmenü zur Verfügung:

  • Ebenen ein- bzw. ausblenden
  • Ebenen verschieben
  • im Themenbaum anzeigen
  • mit GeoSQL abfragen
  • etc.

Sortierreihenfolge

Die Sortierreihenfolge können Sie über die Pfeiltasten an der jeweiligen Ebene steuern. Über den  Button kann die Ebene aus der Kartenansicht entfernt werden (damit "verschwindet" diese auch aus der Ebenenliste!) Sollte eine Ebene an den Anfang bzw. an das Ende der Liste verschoben werden, nutzen Sie den Eintrag Ebene ganz nach oben/unten verschieben im Kontextmenü.

Sichtbarkeit

Die Sichtbarkeit wird auch hier über das Häkchen vor der Ebene gesteuert. Möchten Sie alle Ebenen gleichzeitig ein- bzw. ausschalten, so kann hier der Kontextmenüeintrag Alle Ebenen ein/ausblenden genutzt werden. Beachten Sie, wenn der Filter auf sichtbare Ebenen aktiviert ist, "verschwindet" die Ebene aus der Liste.

Farbe anpassen

Diesen Eintrag finden Sie im Kontextmenü der Selektionsebenen in der Ebenenliste. Er ermöglicht die Anpassung der Selektionsfarbe.

Filter setzen

Bitte informieren Sie sich auf folgenden Seiten.

Geometrie-Aktionen

Geometrien per Union

  • Gruppierung: Wählen Sie eine Spalte aus, nach der gruppiert werden soll
  • Pufferdistanz: Wert in Meter oder Pixel
  • Art des Puffers

Bsp:

Geometrien aller Landkreise Sachsen per Union gruppieren: Ergebnisgeometrie zeigt ganz Sachsen:

Bsp.:

Union aller Nutzungsarten gruppiert nach der Nutzungsartenkategorie:

Im Ergebnis sind alle Objekte der gleichen Nutzungsart zu einer Multigeometrie zusammengefasst.

Bsp.

Objekte puffern

Führen Sie eine Selektion durch und erstellen Sie eine Selektionsebene. Im Kontextmenü der Selektionsebene rufen Sie nun für die ausgewählten Geometrien die Geometrie-Aktionen auf und definieren einen Puffer. Hier im Beispiel Straßen mit einem Puffer von 20m. Die erhaltene Geometrie kann ein Multipolgyon sein und für weitere Aktionen (Selektion s.u.) genutzt werden.



Weitere Aktionen mit der neuen Geometrie sind möglich. Dazu ist im Kontextmenü der Geometrie die entsprechende Funktion zu wählen.

GPS Koordinate anzeigen

Für die mobile Nutzung des cardos kann mittels dieses Buttons die aktuelle GPS Position angezeigt werden.

Die Markierung entfernen Sie über den Radiergummi-Button.

Wenn Sie lokal am PC diese Funktion nutzen, müssen Sie den Zugriff auf den Standort in ihrem Browser zulassen.

Hinweis an die Administration:

Wenn Sie die Hinweismeldung: "Geolocation error: Only secure origins are allowed (... )" erhalten, müssen Sie das cardo via https aufrufen. Der Zugriff auf GPS ist nur mit einer SSL Verbindung zulässig. D.h. sie müssen auf Ihrem cardo Server https aktivieren (Zertifikat beschaffen und installieren, ggf. bitte die IT kontaktieren).

Hintergrundkarten

Die Hintergrundkarten werden administrativ vorgeben. Sie haben nur die Möglichkeit zwischen diesen zu wählen.

Ein Wechsel zwischen verschiedenen Hintergrundkarten ist möglich. Hier kann auch die Option keine Grundkarte gewählt werden.

Karteneinstellung speichern

Sie können die aktuellen Karteneinstellung (Ausdehnung, Hintergrundkarten, aktivierte Ebenen) über den Speichern-Button am rechten oberen Rand speichern und über mein cardo erneut aufrufen.

Kartenfenster

Im cardo ist es möglich zwei oder mehrere Kartenfenster zu öffnen. Dazu ist bspw. im Themenbaum der Ebene der Eintrag "in neuem Fenster zu öffnen" zu wählen.

Beide Kartenfenster können nebeneinander positioniert werden und die Inhalte mit bspw. unterschiedlichen Hintergrundkarten verglichen werden.

Klickpunkt kopieren

Ein Rechtsklick in die Karte ermöglicht genau die Koordinaten dieses Klickpunktes zu kopieren:

Beachten Sie auch die Kopierfunktionen im erweiterten Menü:

  • Klickpunkt als WKT (WellKnownText, bspw: SRID=25833;POINT(494889.3053743128 5652171.130129813))
  • Klickpunkt ProBAUG-kompatibel (494889.30|5652171.13)
  • Rechteck als Min-/Max-Koordinaten: 494789.8775211137 5652014.075923258
    495088.75824499445 5652278.022536555
  • Rechteck als Polygon (WKT):
    SRID=25833;POLYGON((494789.8775211137 5652014.075923258,494789.8775211137 5652278.022536555,495088.75824499445 5652278.022536555,495088.75824499445 5652014.075923258,494789.8775211137 5652014.075923258))
Legende

Siehe Untermenü



Maptip

Mit einem Klick auf ein Objekt in der Karte wird der Maptip angezeigt. Dieser enthält Sachdateninformationen der getroffenen Ebene, welche durch die cardo-Administration zur Verfügung gestellt werden, sowie weitere Aktionen, die am Datensatz möglich sind. Steht diese Ebene für eine Anwendung zur Verfügung (bspw. Alkispro), so kann die Anwendung aus dem Kontextmenü des Maptips gestartet werden.

Beachten Sie: hinter der 3-Punkte Schaltfläche befinden sich weitere Aktionsbuttons. Unter Aktionen auf der Quelle werden die gleichen Aktionen erneut aufgelistet, werden aber nicht nur für den getroffenen Datensatz durchgeführt, sondern für die komplette Ebene. Bsp: beim Export wird nur der getroffene Datensatz exportiert, bei Aktionen auf der Quelle/Export wird die gesamte Ebene exportiert.

Maptip als Fenster andocken

Ab cardo4 Version 4.0.4 kann der Maptip auch angedockt werden. Dazu ist am Maptip auf das Pinsymbol zu klicken.


Beachten Sie, dass der Maptip, wenn er angedockt ist, im Sitzungsstatus gespeichert wird. Er erscheint aber nur an der eingerichteten Stelle, wenn dieser auch aus der Karte abgerufen wird.

Hinweis für Adminstration: Den Maptip können Sie, wie hier beschrieben, einrichten.

Maptip Rasterebenen

Für Rasterebenen wird kein Maptipfenster angezeigt!

Navigation in der Karte

Zoom

Mit einem Klick in die Mauskarte und dem Bewegen des Mauszeigers (oder mit gedrückter linker Maustaste), kann die Karte an die entsprechende Stelle bewegt werden. Durch Drehen am Mausrad wird in die Karte hinein- oder herausgezoomt.

Zoomen durch Aufziehen eines Rechteckes

Wenn Sie ein Rechteck mit der rechten Maus in der Karte aufziehen (links oben nach rechts unten) können Sie hinein zoomen.

Wenn Sie ein Rechteck mit der rechten Maus in der Karte aufziehen (rechts unten nach links oben) können Sie heraus zoomen.

Hinweis: Wenn Sie beim Aufziehen des Rechteckes die STRG-Taste drücken, kann die Zoomrichtung umgedreht werden.

Wechsel des Kartenausschnittes

Zur vorherigen Kartenansicht kommen Sie über die Symbole am Kartenrand:



Startausdehnung

Die Startausdehnung erhalten Sie mit einem Klick auf dieses Symbol:  b_erdkugel.png

Radiergummi - Funktion

entfernt folgende Markierungen:

  • Markierungen, die über die Sachdatenanzeige „In Karte anzeigen“ eingefügt wurden
  • Zeichnungen des Meßwerkzeuges werden entfernt
  • Markierungen, die über gefundene Adressen aus der Schnellstartleiste angezeigt wurden (bspw. Straßen) Modul Gazetter
  • Markierungen der GSS Suche
Referenzsystem der Karte

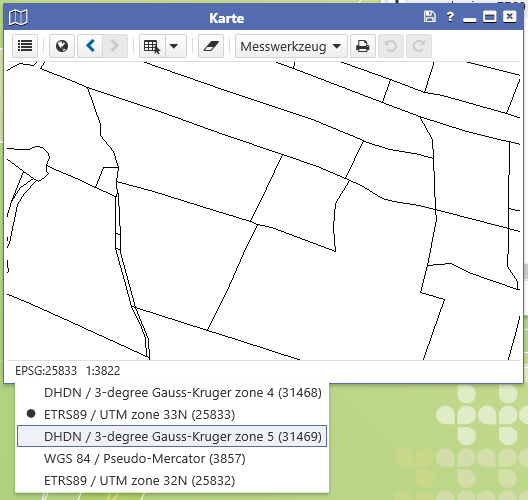

Das Referenzsystem der Karte können Sie im linken unteren Kartenrand sehen und ggf. ändern.


Reihenfolge der sichtbaren Ebenen

Die Reihenfolge der sichtbaren Ebenen passsen Sie in der Ebenenliste an. Durch die Pfeilbuttons am jeweiligen Thema können Sie dieses nach vorne holen oder in den Hintergrund schieben. Durch das Klicken auf das Minus wird die Ebene aus dem Themenbaum des GIS Viewers entfernt.

Sachdaten aus der Karte abgreifen

Den Zugriff auf die Sachdaten einer Ebene erhalten Sie an vielen Stellen. Durch einen Klick auf ein Objekt in der Karte, können Sie die Sachdaten abfragen.

Vorgehensweise

  1. durch Klick auf ein Objekt in der Karte können dessen Sachdaten an diesem Punkt angezeigt werden.
  2. Mit dem Klick öffnet sich der Maptip.
  3. An diesem finden Sie den Eintrag Datensatz anzeigen/Datenauszug anzeigen.
  4. Mit einem Klick auf diesen Button öffnet sich die Sachdatenanzeige mit dem gewählten Datensatz.
  5. Wählen Sie den Eintrag Aktionen auf Quelle/Alle Sachdaten anzeigen.
  6. Es werden alle Sachdaten der Ebene in der Sachdatenanzeige geöffnet.
Selektion durchführen

Voraussetzung: Ebene als Selektionsebene markieren

  1. Um in einer Ebene zu selektieren, muss diese Ebene als Selektionsebene markiert werden.
  2. Dazu ist auf das Symbol vor den Ebenennamen b_selektion_grau.png zu klicken.
  3. Das Symbol wird grün b_selektion_grün.png dargestellt, die Ebene ist zur Selektion bereit.

Selektion durchführen:

  1. Wählen Sie nun das Selektionswerkzeug im Kartenmenü.

  2. Wählen Sie nun eine Geometrieform, mit welcher Sie die Selektion durchführen wollen:
  3. Bsp.: Ziehen Sie über dem gewählten Gebiet ein Rechteck auf.

  4. Mit Abschluss des Klicks wird das Selektionsfenster geöffnet und alle betroffenen Datensätze der Ebene angezeigt.
  5. Soll eine Selektion ein zweites Mal durchgeführt werden, bspw. mit einer anderen Ebene als Selektionsebene, so kann über das Kontextmenü der Eintrag Selektion ausführen gewählt werden (das erneute Zeichnen der Geometrie ist nicht notwendig!)
  6. Soll eine Selektion mit einer anderen Geometrie durchgeführt werden, so muss erneut das Selektionswerkzeug ausgewählt werden und eine Geometrie in der Karte gezeichnet werden.

Hinweis: bei Auswahl der Rechteckselektion ist kein Zoom und Verschieben der Karte mehr möglich. Dies ist technisch bedingt. Zoomen bzw. Verschieben Sie die Karte bereits vor der Selektion.

Hinweis (bekannte Einschränkung): Ggf. kann es vorkommen, dass die Selektionsgeometrie sofort aus der Karte entfernt wird und nicht mehr für eine weitere Selektion zur Verfügung steht. Bitte das cardo in diesem Fall neu laden (F5) dann sollte diese Funktion wieder aktiv sein.

Selektion entfernen:

Nutzen Sie zum Entfernen den Radiergummibutton im Kartenmenü oder klicken Sie mit der rechten Maustaste auf die Geometrie und wählen Sie den Eintrag unter Selektions-Geometrie Entfernen.

Selektion in mehreren Ebenen:

Wollen Sie in mehreren Ebenen selektieren so sind diese durch einen Klick auf das Selektionssymbol b_selektion_grau.png vor der Ebene mit gehaltener STRG-Taste zu markieren.

Selektion als Selektionslayer:

Bitte informieren Sie sich hier.

Selektion HTML Ansicht:

Diese Ausgabe ist vom Funktionsumfang stark reduziert, aber auf eine sehr schnelle Ausführung und Anzeige der Ergebnisse hin optimiert. Der vornehmliche Zweck ist der Umgang beim gleichzeitigen Abfragen einer Vielzahl von Ebenen mit räumlichen Selektionen, um einen Überblick in Form einer "Betroffenheit" zu generieren.

Beispiele Selektion: unter folgenden Link sammeln wir verschiedene Anfragen zum Durchführen einer Selektion

Hinweis: Selektion in WMS Ebenen:

Grundsätzlich ist zu vermerken, dass WMS-Dienste nicht für die Selektion von Sachdaten bestimmt sind. Da ein WMS keine Vektordaten liefert, sondern ausschließlich Kartenbilder.
Deshalb ist mit Hilfe des Selektionswerkzeuges keine Abfrage mit dem Selektionsrahmen möglich, denn beim Aufziehen des Selektionsrahmens wird ein Punkt (Mittelpunkt im angeforderten Kartenbild) im Rahmen ermittelt, da WMS-Dienste nur punktuell abgefragt werden können. Das Selektionsergebnis wäre dann in der Regel nicht unbedingt korrekt.
Informationen sind also ausschließlich durch den Maptip auf einem Punkt in die Karte zu erfragen.

Selektionsgeometrie als Freihandgeometrie übernehmen:

Wenn Sie die Selektionsgeometrie als Geometrie weiter nutzen wollen (bspw. um Stützpunkte anzupassen oder diese als Shape zu exportieren, so wählen Sie im Kontextmenü der Selektionsgeometrie den Eintrag Als Freihand-Geometrie hinzufügen.

Unter dem Reiter Freihandgeometrie ist diese Geometrie nun zu finden. (Weitere Infos zur Freihandgeometrie.)

Die Selektion räumlich getrennter Objekte ist über die Selektionsebene möglich. Weiterhin ist denkbar ein Multipolygon als Freihandgeometrie zu zeichnen und diese Geometrie als Selektionsgeometrie zu nutzen.

Hinweis: Weiterhin bietet cardo über das Zeichnen einer Freihandgeometrie die Möglichkeit beliebige Geometrieformen zu zeichnen und damit eine Selektion durchzuführen.

Selektionsmodus ändern:

Wird eine Selektion durchgeführt, wird intern immer der Modus "Geometrie enthält/schneitet" angewendet. Weiterhin steht der Modus "Geometrie enthält/schneidet/berührt" zur Verfügung. Um in diesen Modus zu wechseln, müssen Sie NACH der Selektion in der Sachdatenanzeige auf die Recherche wechseln und dort die Einstellung ändern:

Selektierte Objekte und selektierte Objekte entfernen
  • selektierte Objekte werden farblich in der Karte hervorgehoben
  • in der Ebenenliste können Sie über das Häkchen an der Selektion die Sichtbarkeit ausschalten oder über den Entfernen Button b_minus.png, die Selektion auch entfernen
  • Button b_radiergummi.png im Kartenmenü löscht die Selektionsgeometrie

Hinweis: Beachten Sie auch das Kontextmenü für selektierte Objekte im Ebenenbaum (Funktionen: ausblenden, Zoom, Farbe anpassen) und in der Karte (als Freihandgeometrie übernehmen)

Selektionslayer erstellen

Ab Version 4.0.10 kann bei einer Selektion ein Selektionslayer erstellt werden. Dies ist für alle in Iwan7 konvertierbare Ebenentypen verfügbar.

Dazu muss neben dem Selektionswerkzeug die entsprechende Funktion zum Erstellen eines Selektionslayers gewählt werden:



Ersetzen:

: ersetzt den Inhalt des bisherigen Selektionsergebnisses mit der neuen Selektion

Abziehen:

: zieht vom bisherigen Selektionsergebnis das neue Selektionsergebnis ab

Anfügen:

: fügt an das bisherige Selektionsergebnis das neue Selektionsergebnis an.

Selektionstabelle:

 : gibt das Selektionsergebnis als Tabelle in der Sachdatenansicht aus

HTML Tabelle

: gibt das Selektionsergebnis als HTML Tabelle wieder

Vorgehensweise:

  1. Markieren Sie eine Ebene für die Selektion.
  2. Wählen Sie eine der Funktionen Ersetzen oder Anfügen.
  3. Wählen Sie ein Selektionswerkzeug und führen Sie eine Selektion durch.
  4. Das Ergebnis wird als neuer Selektionslayer in der Karte angezeigt.


  5. Sollen weitere Geometrien zur Selektionsebene hinzugefügt werden, so ist erneut eine Selektion auf den neuen Geometrien durchzuführen.
  6. Sollen wiederum einzelne Geometrien abgezogen/entfernt werden, so ist als Funktion Abziehen auszuwählen und erneut eine Selektion durchzuführen.
  7. Die Sachdaten des Selektionslayers können Sie sich nun über das Kontextmenü anzeigen lassen.

Der neue Selektionslayer kann aktiviert bzw. deaktiviert werden. Weitere Funktionen stehen im Kontextmenü zur Verfügung.

Hinweis: Der Layer wird gedruckt (nicht in Druckvorschau sichtbar). Im Sitzungsstatus und beim Speichern an der Karte, wird der Selektionslayer nicht gespeichert und wiederhergestellt.

Sichtbarkeitsmaßstab anpassen

Manche Ebenen sind im cardo maßstabsbeschränkt. Diese sind nur in vordefinierten Maßstabsbereichen sichtbar. Um diese Beschränkung zu umgehen, gibt es diesen Eintrag im Kontextmenü. Durch das Festlegen neuer Begrenzungen, kann die Maßstabsbeschränkung entfernt oder eine neue hinzugefügt werden.

Hinweis: Beachten Sie, dass durch Anpassung des Sichtbarkeitsmaßstabs es eventuell zu Performance Problemen kommen kann, wenn große Datenmengen für große Gebiete angezeigt werden.

Snapping

Weitere Informationen zum Snapping finden Sie auf folgenden Seiten.

Starteinstellung

Wird die Karte in einer Sitzung frisch geöffnet, so wird die von Ihnen oder der Administration unter Einstellungen definierte Hintergrundkarte, sowie das dort hinterlegte Koordinatensystem und die Übersichtskarte angezeigt.

Startausdehnung wiederherstellen
  • mit Klick auf diesen Button b_erdkugel.png wird die Startausdehnung der Karte wiederhergestellt.
  • Navigieren Sie mit diesen Buttons vorwärts oder rückwärts durch die Kartenausschnitte

Sortierreihenfolge in der Ebenenliste

Die Sortierung der Ebenen wird administrativ direkt an der Ebene eingerichtet. Fügen Sie Ebenen der Karte hinzu, so wirkt diese Sortierreihenfolge, d.h. die Ebenen werden anders gezeichnet als im Themenbaum aufgelistet.

Sie können die Sortierreihenfolge selber beeinflussen, in dem in der Ebenenliste die betreffende Ebene in den Vordergrund (nach oben) oder in den Hintergrund (nach unten) verschoben wird.

Wenn Ebenen keine Sortierung besitzen, dies also administrativ nicht eingerichtet wurde, so werden diese immer in den Vordergrund sortiert, d.h. über die bereits vorhandenen Ebenen.

Wird die Ebenenliste nicht durch Sie neu sortiert und neue Ebenen aus dem Themenbaum aktiviert, dann ist die Reihenfolge, wie in den Sortiereinstellungen der jeweiligen Ebene angegeben, d.h. die Ebenen werden dazwischen sortiert.

Wird die Sortierung der Ebenenliste durch Sie verändert, so werden die neu aktivierten Ebenen in den Hintergrund sortiert, d.h. ans Ende der Liste.

Symbolik anpassen

Dieser Eintrag ermöglicht das Ändern der administraiv vorgegebenen Symbolik.

Bitte informieren Sie sich hier über die genaue Vorgehensweise.

Transparenz von Ebenen

Das Anpassen der Transparenz von Ebenen ist durch Sie über die Symbolik möglich.

Folgende Vorgehensweise wird empfohlen:

  1. Fügen Sie die Ebene zur Karte hinzu und öffnen Sie über das Kontextmenü die Symbolik.
  2. Beachten Sie, dass Sie die Änderungen im richtigen Geometrietyp vornehmen. Bei einigen Ebenen (hauptsächlich Flächengeometrien mit Randfarbe) werden zwei Einträge (Linie/Fläche) im Symboleditor angezeigt.


  3. Geben Sie im Reiter Füllung unter Transparenz einen Wert zwischen 0 und 1 ein. Für Linien finden Sie die Transparenz unter "Stift", bei Punkten unter Element / Füllung.
  4. Klicken Sie auf Anwenden, so wird die Symbolik in der Karte aktualisiert (hier im Beispiel für das Bundesland Mecklenburg-Vorpommern)

Hinweis: bei Klassifikationen müssen Sie den Transparenzeintrag an jedem Klassifikationssymbol notieren!

Themenbaum an der Karte

Sind bereits Ebenen der Kartenanwendung hinzugefügt worden, werden die Ebenen dort aufgelistet. Sind keine Ebenen vorhanden, können Sie mit Klick auf den Link Themen anzeigen, den Themenbaum öffnen und Ebenen zur Anzeige in der Karte auswählen.

Kontextmenü

An jeder Ebene und jeden Ordner steht Ihnen ein Kontextmenü mit verschiedenen Aktionen zur Verfügung. Diese sind abhängig vom:

Ebenentyp, den Berechtigungen des Nutzers, den mit der Ebene verknüpften Anwendungen.

Sichtbarkeit

  • Steuerung der Sichtbarkeit über die Häkchen an der Ebene
  • Ob Ebenen beim Hinzufügen in der Karte sichtbar sind, steuert die Administration

Maßstabsbeschränkung

  • bei ausgegrauten Ebenen ist administrativ eine Maßstabsbeschränkung hinterlegt
  • Zoomen Sie in den für die Ebene sichtbaren Bereich. Um diesen Bereich zu erhalten, klicken Sie auf die Ebene, dann öffnen sich die Informationen zur Ebene. Darin ist der Maßstabsbereich definiert. Alternativ finden Sie auch die Informationen zur Ebene im Kontextmenü.

Suche

  • Nutzen Sie das Suchfeld zum Durchsuchen der Themen

Ebenen mit Dimensionen

Sind Ebenen mit Dimensionen eingestellt, so verfügen diese im Kontextmenü über den Eintrag Animation. Weiterhin sind die Ebenen erweiterbar und zwar in entsprechende Unterlayer, die administrativ definiert werden.

Hierbei kann eingerichtet sein, dass alle Unterlayer auch gleichzeitig angeschaltet werden können oder immer nur explizit ein Layer.

Beachten Sie bei der letzteren Einstellung, dass die Sachdaten der Ebene auf die jeweils aktivierte Ebene gefiltert werden.

Zoom auf diese Ebene
  • zoomt auf die Ebenenausdehnung
  • Hinweis:Die Ausdehnung der Ebenen konnte nicht ermittelt werden. Wenden Sie sich bitte an Ihre cardo Administration. An der Ebeneneigenschaft muss explitzt die Eigenschaft TheInitExtent notiert werden.
