Toolbox
  • Geometriewerkzeug
  • Geometrieoperationen (zusammenfügen, verschneiden, etc. ) möglich
  • Übernahme von Geometrie aus der Selektion
  • Übernahme von Geometrien ermittelt aus der ALKIS Suche oder Gazetteer Suche
  • Übernahme von Geometrien der Karte
  • Demo als Video steht zur Verfügung

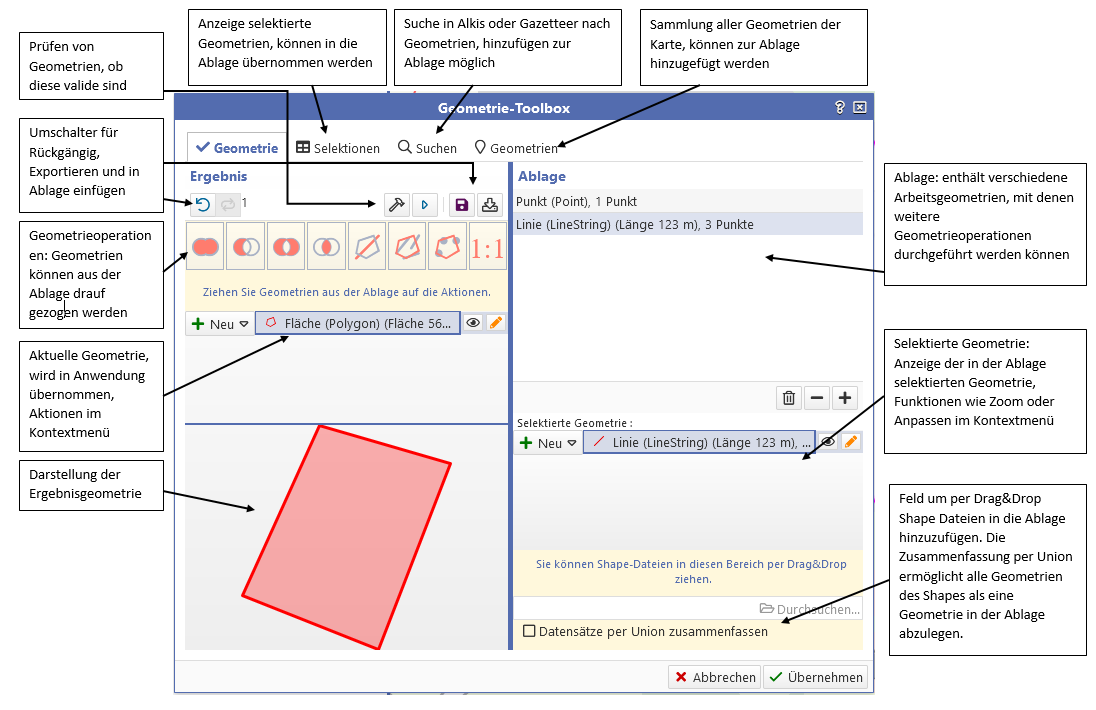

Oberfläche


(zum Vergrößern bitte klicken)

NEU ab Version 4.1.4

Prüfen von Geometrien: Prüfen Sie Geometrien, ob diese valide sind.

NEU ab Version 4.2.1

Beachten Sie: wenn Sie die Toolbox am Geometriefeld über den Neu-Button aufrufen, wird die Toolbox inital leer dargestellt. Wird die Toolbox über den Stift-Button aufgerufen, befindet sich die aktuelle Geometrie aus dem Geometriefeld in der Toolbox zur Bearbeitung.

erster Start mit der Toolbox

Öffnen der Toolbox

Die Geometrie Toolbox kann am Geometriefeld an zwei Stellen geöffnet werden:

  1. Über Neu -> Toolbox, wenn eine Geometrie erstellt werden soll oder noch keine Geometrie vorhanden ist. Die Toolbox wird leer geöffnet
  2. Starten Sie die Toolbox über den Stiftbutton, wenn bereits eine Geometrie im Geometriefeld erfasst wurde.

Bearbeitung von Ausgangsgeometrien

Die Ausgangsgeometrie ist die Geometrie mit welcher Sie weitere Geometrieoperationen durchführen wollen. Diese kann bereits vorhanden sein oder muss erstellt werden:

  1. Bereits bestehende Geometrien können Sie bearbeiten:
  2. oder neue erfassen:

Erstellung oder Import von Geometrien in die Ablage

  1. Hinzufügen einer neuen Geometrie in die Ablage
  2. Importieren eines Shapes in die Ablage (Shape mit Drag und Drop auf die gelbe Fläche ziehen, mittels Union (Häkchen) werden mehrere Shapegeometrien zu einer zusammengefasst)
  3. Übernahme einer oder mehrerer Selektionsgeometrien: Hierzu ist eine Selektion in einer beliebigen Ebene durchzuführen. Wechseln Sie dann in den Reiter Selektion.
  4. Übernehmen Sie nun die Geometrien einzeln oder als Union in die Ablage
  5. Gleiches Vorgehen ist im Reiter Suchen: hier kann, wenn eingerichtet, die AlkisSuche oder Gazetteer Ortssuche für die Übernahme von Geometrien genutzt werden.

Durchführen von Geometrieopertionen mit Geometrien aus der Ablage

  1. Geometrie aus der Ablage können per Drag&Drop auf die jeweilige Schaltfläche gezogen werden:
  2. die neue Geometrie wird im Ergebnisfenster angezeigt.
  3. und kann jetzt entweder weiter angepasst werden oder mit Übernehmen an das Geometriefeld zurückgegeben werden.

Alle Reiter und Funktionen sind auf dieser Seite weiter unten ausführlich beschrieben.

Reiter Geometrie

Im Reiter Geometrie sind alle Geometrieoperationen möglich. Er dient somit der Zusammenstellung und Erstellung neuer Geometrien.

Weiterhin gibt es die Möglichkeit aus der Toolbox die Geometrien zu exportieren. Dazu stehen Ihnen zwei Buttons zur Verfügung:

: speichert die neue Ergebnisgeometrie als Shape, d.h. im gezeigten Beispiel das Polygon. Das Koordinatenbezuggssystem entspricht dabei dem, in dem auch diese Geometrie vorliegt. In aller Regel ist das das System, in dem die Karte war, als die Geometrie erstellt wurde.

: speichert alle Geometrien als Shape, d.h. es werden auch die Geometrien der Ablage exportiert (Hinweis: handelt es sich um den gleichen Geometrietyp, so wird nur eine Shapedatei pro Geometrietyp erstellt! Innerhalb der Shapedatei befinden sich die jeweiligen Einzelgeometrien.)

Dieser Button bietet sich auch an, wenn einzelne Geometrien (nicht als Multipolygon) exportiert werden sollen. Dazu sind diese in die Ablage zu überführen.

Eine Ergebnisgeometrie ist nicht notwendig zu erstellen. Klicken Sie dann auf den Button . Die Geometrien der Ablage werden nun, je nach Geometrietyp, in einem Shape zusammenstellt.

Bearbeiten einer Ergebnisgeometrie

Wurde die Toolbox aus einer Anwendung gestartet, kann initial bereits eine Geometrie hinterlegt sein. Diese kann über das Stiftmenü   korrigiert werden.

Die Beschreibung der Funktionsweise der Buttons finden Sie hier.

Ablage

Geometrien hinzufügen

Geometrien können über verschiedene Wege hinzugefügt werden:

  • neue Geometrie als Zeichenobjekt erstellen:
  1. Klick auf den b_gruenesplus.png Button.
  2. Es wird eine leere Geometrie in der Ablage hinterlegt.
  3. Klicken Sie diese an und wählen Sie unter neu den entsprechenden Geometrietyp.
  4. Zeichnen Sie eine neue Geometrie.
  5. zum Bearbeiten dieser Geometrie können Sie sich hier informieren.
  6. Mit erneutem Klick auf den b_gruenesplus.png Button, können weitere Geometrien erstellt werden.

Geometrien löschen

  • Markieren Sie alle zu löschenden Geometrien mit einem Häkchen und klicken Sie anschließend auf den b_minus.png Button

Geometrien bearbeiten

  1. Wählen Sie eine Geometrie aus der Ablage durch einen Klick auf diese aus.
  2. Klicken Sie dann auf den Stiftbutton an der Geometrie und führen Sie die gewünschten Anpassungen durch.
Geometrieoperationen

Verschiedene Aktionen mit Geometrien aus der Ablage sind möglich. Dazu sind die Geometrien auf die jeweiligen Felder per Drag&Drop zu ziehen. Für die Aktionen ist eine Ausgangs-/Ergebnisgeometrie intital hinzuzufügen. Dies ist gegeben, wenn bereits eine Ergebnisgeometrie vorhanden ist, bspw. wenn die Toolbox aus einer Anwendung gestartet wird. Sie können aber über die  Funktion eine Ergebnisgeometrie aus der Ablage hinzufügen oder direkt eine neue Geometrie erstellen.

Funktionen

-> Union: fügt zwei Geometrie zu einer zusammen. Schneiden sich die Geometrien wird eine Gesamtgeometrie erstellt. Schneiden sich die Geometrien nicht, wird ein Multipolygon mit zwei Geometrien erstellt.

Multipolygon mit zwei Flächen

-> Difference, zieht die Arbeitsgeometrie von der Ausgangsgeometrie ab. Bedingung: Geometrien müssen sich berühren

-> symetrische Difference: Arbeitsgeometrien symetrisch von der Ergebnisgeometrie abziehen. Hierbei werden die Geometrien zuerst zusammengefasst und im nächsten Schritt die sich überlappenden Bereiche abgezogen.

-> Intersection: hierbei wird die Schnittmenge der Arbeitsgeometrie und der Ergebnisgeometrie gebildet.

-> Split: zerteilt die Ergebnisgeometrie (Kreis) mit einer Arbeitsgeometrie (Linie). Es entsteht ein Multipolygon mit zwei Geometrien (wie im unten gezeigten Beispiel).



-> Polygonize: Wandelt eine Linie in eine Fläche um

-> ConvexHull: Wandelt eine Mulitpoint Geometrie in eine Fläche, kleinste Fläche, welche alle Punkte enthält

-> 1:1 Übernahme einer Geometrie aus der Ablage (keine Geometrieoperation)



Reiter Selektionen

Wird in einer oder mehreren Ebenen eine Selektion durchgeführt, so finden Sie im Reiter Selektionen diese Selektionsergebnisse hinterlegt.

Sie haben die Möglichkeit alle Geometrien einer Selektion zu übernehmen (In Ablage übernehmen) oder alle Geometrien mit der Funktion Union zusammenzufügen und als ein Multipolygon zu übernehmen.

Reiter Suchen

Sie Suche ermöglicht bei aktivierter Gazetteer Anwendung Adressen zu suchen und deren Geometrie in die Ablage zu übernehmen.

Ist die Alkis Flurstückssuche über den Suchprovider aktiviert, so kann nach Flurstücken gesucht werden. Sie Übernahme von Geometrien kann als Einzelgeometrie oder als Multigeometrie gefolgen.



Reiter Geometrien

Im Reiter Geometrien sind verschiedene Geometrien aus der Karte verfügbar. Über die Funktionen im Kontextmenü können diese in die Ablage übernommen werden.

Geometrien aus Shape Dateien in die Ablage hinzufügen

Per Drag&Drop kann man Shape Dateien auf die Fläche ziehen. Beachten Sie, dass alle Einzeldateien des Shapes (*.shp, *.shx, *.dbf) dabei sein müssen. Markieren Sie dazu im Windows Explorer alle Dateien.

Sie haben die Möglichkeit alle Geometrien des Shapes als Einzelgeometrien in die Ablage hinzuzufügen oder alle Geometrien mit der Funktion Union zusammenzufassen und als eine Geometrie in die Ablage zu übernehmen. Dazu muss vor dem Drag&Drop das Häkchen bei Datensätze zusammenfassen gesetzt werden.

Geometrien prüfen + Hinweismeldungen zur Validität von Geometrien

U.U. kann es vorkommen, dass Geometrien nicht valide sind. Dann können Sie mit dem Prüfen-Werkzeug diese Geometrien überprüfen.

Mit dem Klick auf den Prüfen-Button wird die aktuelle Bearbeitungsgeometrie überprüft. Bei fehlerhaften Geometrien müssen Sie die Einzelgeometrien separat bearbeiten.

Eine Meldung kann bspw. sein:

Die entstandene Geometrie enthält Fehler. Sie können mit dem Werkzeug versuchen das Problem zu lösen.
Das Problem ist: Self-intersection.
Hier muss die Geometrie bearbeitet werden, eine Übergabe an das aufrufende Tool ist nicht ohne Bearbeitung möglich.


Hinweis:

Es sind mehrere Geometrien entstanden. Die Hauptgeometrie wird geleert und die Einzelgeometrien werden in die Ablage überführt.
Diese Meldung erhalten Sie beim Splitten von Polygonen: Es darf kein Multipolygon entstehen, was eine identische gemeinsame Seite hat. Dies kann entstehen, wenn ein Polygon mittels Split geteilt wird. Die Ergebnis-Geometrie ist zu bearbeiten.



Probleme kann es auch geben, wenn bei den Geometrieoperationen bspw. Geometry Collections (eine Geometrie aus unterschiedlichen Geometrietypen) entstehen. Diese werden im cardo4 nicht unterstützt.

Fragen / Probleme

Hinweis: Es ist eine GeometryCollection entstanden, dies wird derzeit nicht unterstützt.

Sie haben versucht verschiedene Geometrietypen zu einer Geometrie zusammenzufassen. Dabei entsteht eine GeometryCollection, die, wie der Hinweis sagt, noch nicht unterstützt wird.

Blaue Geometrie aus Karte entfernen:

Nutzen Sie das "Auge" am Geometriefeld der Toolbox, um die blaue Arbeitsgeometrie auszublenden.
