Oberfläche beim Start

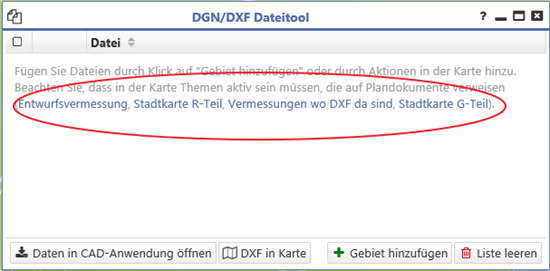

Wird die Anwendung über das cardo Startcenter oder die Schnellstartleiste gestartet, finden Sie auf der Startseite alle Ebenen, die Links auf DGN Dateien enthalten. Mit Klick auf den Ebenennamen werden diese automatisch der Karte hinzugefügt.

DGNs zur Anwendung hinzufügen

Über verschiedene Möglickeiten kann der Nutzer DGN Dateien der Anwendung hinzufügen. Wird die Anwendung erneut gestartet, ist diese erneut leer und neue DGN Dateien müssen hinzugefügt werden.

Buttons

•   Daten in CAD-Anwendung öffnen: lädt alle im DGN/DXF Dateitool angezeigten DGNs als MSTN Datei herunter. Speichern Sie diese Datei lokal ab.
•   DXF in Karte: fügt alle angehakten DGN Dateien, zu welchen auch DXF Dateien vorliegen als Sammelebene der Karte hinzu
• Gebiet hinzufügen: über diese Funktion kann der Nutzer ein Gebiet auf der Karte markieren. Alle in der Ebene gefundenen DGN Dateien werden automatisch dem DGN/DXF Dateitool hinzugefügt
•   Liste leeren: leert die Anzeige des DGN/DXF Dateitools

über die Kartenanwendung

1. Starten Sie die Kartenanwendung
2. Fügen Sie eine Ebene der Karte hinzu, die einen Verweis auf DXF Dateien enthält
3. Klicken Sie mit der linken Maustaste auf das entsprechende Gebiet, so dass der Maptip erscheint

4. Wählen Sie aus dem Maptip den Eintrag DGN/DXF Dateitool anzeigen
5. die Anwendung DGN/DXF Dateitool wird nun mit der dazugehörigen DGN Datei geöffnet

6. Über den Button  oder die Schaltfläche DXF in Karte wird das ausgewählte DXF in die Karte gezeichnet
7. Durch das Markieren mehrerer Datensätze werden diese in der Karte angezeigt


über die Anwendung DGN/DXF Dateitool

1. Wird die Anwendung DGN/DXF Dateitool gestartet, so sind in dieser keine Dateien enthalten, das Anwendungsfenster ist leer.
2. Sie finden auf der Startseite alle die Ebenen verlinkt, die DGN Dateien enthalten

3. Mit einem Klick auf die Ebene wird diese automatisch der Karte hinzugefügt und sie können wie unter "über die Kartenanwendung" beschrieben, vorgehen.

über die Anwendung und die Funktion Gebiet hinzufügen

1. Starten Sie die Anwendung DGN/DXF Dateitool und fügen Sie eine Ebene der Karte hinzu (klick auf den Ebenenlink)
2. die Ebene sehen Sie nun im Themenbaum an der Karte

3. Sie können über den Button Gebiet hinzufügen, ein Gebiet in der Fläche markieren und die enthaltenen DGNs im DGN/DXF Dateitool anzeigen.

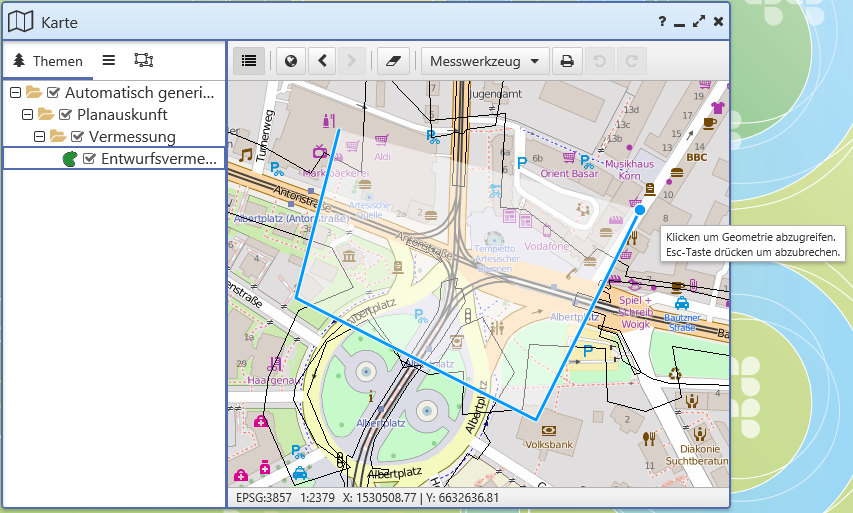

4. Klicken Sie nun auf den Button und zeichnen in der Karte auf das gewünschte Gebiet ein Polygon

5. Alle gefundenden Dateien werden in der Anwendung angezeigt und können über den Button DXF in Karte anzeigen, in der Karte dargestellt werden.

Über die Recherche:

1. Führen Sie eine Recherche auf einer Ebene, die einen Verweis auf DGN Dateien enthält,durch

2. Das Ergebenis der Recherche wird in einem Sachdatenfenster angezeigt.
3. Wurden Ergebnisse gefunden, haben Sie im oberen rechten Bereich der Sachdatenanzeige den Button DGN/DXF Dateitool

4. Mit einem Klick auf diesen Button wird die Anwendung DGN/DXF Dateitool geöffnet und enthält alle gefundenen Rechercheergebnisse.

5. Über den Button DXF in Karte anzeigen, werden die Datensätze in der Karte angezeigt.

Aus dem Sachdatenfenster

1. Öffnen Sie die Sachdatenanzeige einer Ebene mit DXF Dateien, ist rechts oben der Button DGN/DXF Dateitool zusehen

2. mit Klick auf diesem werden alle zu den Sachdaten im Dateisystem gefundenen DGNs in die Anwendung DGN/DXF Dateitool übernommen und angezeigt.
